كيف تؤثر مكونات المقاوم على أداء ثنائي الفينيل متعدد الكلور؟

خلاصة

المقاومات تبدو بسيطة، ولكنمكونات المقاومةغالبًا ما تكون السبب الخفي وراء تشغيل المنتج بشكل بارد ومستقر - أو الانحراف أو الحرارة الزائدة أو الفشل في الميدان. عادةً لا يواجه المشترون والمهندسون صعوبة في فهم "ما هو المقاوم"؛ إنهم يكافحون مع اختياريمينمقاوم لظروف العالم الحقيقي: تقلبات درجات الحرارة، وأحداث الارتفاع المفاجئ، والمساحات الضيقة، والتجميع الآلي، والموثوقية على المدى الطويل. تشرح هذه المقالة قواعد الاختيار العملية وأنماط الفشل الشائعة وقائمة مرجعية واضحة للمواصفات التي يمكنك استخدامها عند الشراء أو الدمجمكونات المقاومةإلى مركبات ثنائي الفينيل متعدد الكلور. ستجد أيضًا جدول معلمات وقوائم موجهة نحو اتخاذ القرار والأسئلة الشائعة للإجابة على الأسئلة التي تؤدي إلى إبطاء مراجعات المصادر والتصميم.

جدول المحتويات

• الخطوط العريضة
• حيث يتعثر العملاء مع مكونات المقاوم
• ما الذي تتضمنه "مكونات المقاوم" حقًا؟
• قائمة مرجعية للاختيار العملي
• SMD مقابل الثقب: عندما يفوز كل منهما
• أوضاع الموثوقية والتدهور والفشل
• اعتبارات تجميع ثنائي الفينيل متعدد الكلور التي تمنع إعادة العمل
• مراقبة الجودة والتفتيش الوارد
• المزالق الشائعة وكيفية تجنبها
• التعليمات
• الخلاصة والخطوات التالية

الخطوط العريضة

• حدد نقاط الألم الحقيقية وراء اختيار المقاوم وتأخير الشراء
• شرح الفئات الرئيسية داخل "مكونات المقاوم"
• قم بتوفير قائمة مرجعية للمواصفات أولاً وجدول مقارنة المعلمات
• أظهر كيف تؤثر خيارات التغليف والتجميع على الموثوقية
• تقديم نصائح حول الفحص والجودة لتقليل الأعطال الميدانية
• أجب عن أسئلة المشتري والمهندس الشائعة في الأسئلة الشائعة المركزة

حيث يتعثر العملاء مع مكونات المقاوم

تحدث معظم مشكلات المصادر لأن وصف المقاوم غير مكتمل. غالبًا ما لا يكون البند الذي يقرأ "10k 1% 0603" كافيًا لحماية الأداء أو الجدول الزمني أو مخاطر الضمان. فيما يلي نقاط الألم التي نراها مرارًا وتكرارًا عند شراء الفرقمكونات المقاومةللإنتاج:

• ارتفاع درجة الحرارة في التصاميم المدمجة: يتم اختيار تصنيف الطاقة دون مراعاة درجة الحرارة المحيطة ومنطقة النحاس وتدفق الهواء.
• الانجراف مع مرور الوقت: تتغير قيمة المقاومة تحت الحرارة أو الرطوبة أو دورات العمل الطويلة - خاصة في الاستشعار الدقيق وحلقات التغذية المرتدة.
• فشل غير متوقع أثناء العواصف: يؤدي تدفق التيار أو ESD أو أحداث تفريغ التحميل إلى كسر أو حرق المقاومات التي تبدو "جيدة على الورق".
• عيوب التجميع: ظهور شواهد القبور أو ضعف التبول أو الشقوق الصغيرة بعد إعادة التدفق أو إزالة الألواح أو الإجهاد الميكانيكي.
• عدم تطابق المصدر الثاني: الأجزاء "المكافئة" تختلف في معامل درجة الحرارة، أو التعامل مع النبض، أو البناء، مما يتسبب في تغييرات طفيفة في الأداء.

الإصلاح بسيط من حيث المفهوم: حددمكونات المقاومةحسب الوظيفة والبيئة، وليس فقط حسب الأوم والحزمة.

ما الذي تتضمنه "مكونات المقاوم" حقًا؟

على المدىمكونات المقاومةيغطي عادةً أكثر من مقاومات الرقاقة الثابتة القياسية. يساعدك فهم الفئة على تجنب استبدال جزء متخصص ببديل عام.

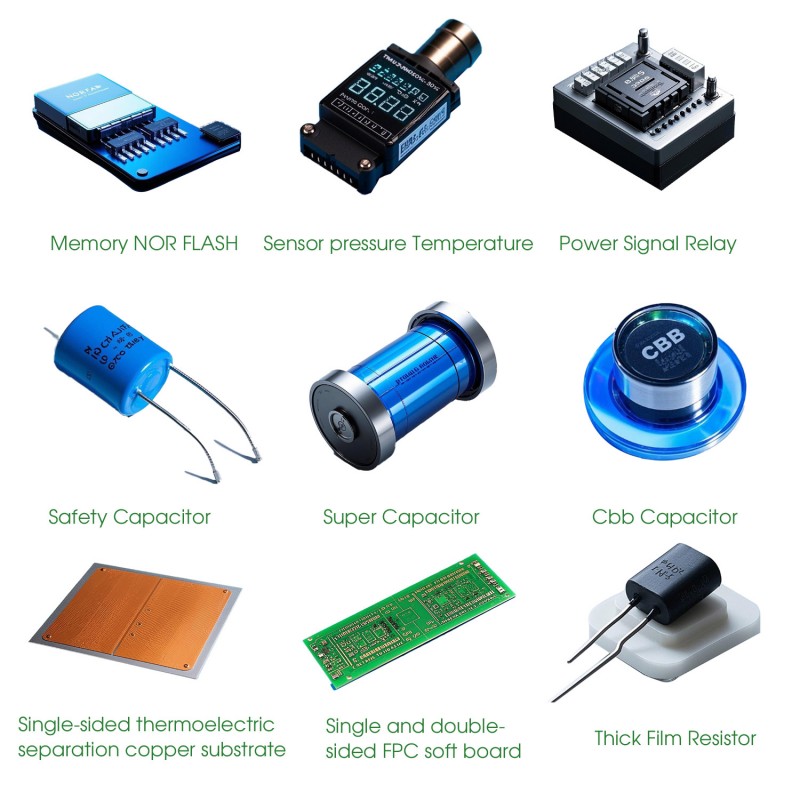

• المقاومات الثابتة: فيلم سميك، فيلم رقيق، فيلم معدني، فيلم كربون، ملفوف سلكيًا.
• المقاومات الحالية (التحويلات): خيارات ذات أوم منخفض، وطاقة عالية، وغالبًا ما تكون ذات أربعة أطراف (كلفن) لقياس دقيق.
• شبكات/مصفوفات المقاومات: مقاومات متعددة متطابقة في حزمة واحدة لتوفير المساحة والتتبع.
• مقاومات الطاقة: أجزاء ذات قوة كهربائية أعلى مصممة لتبديد الحرارة وتحمل زيادة التيار.
• المقاومات القابلة للانصهار: مقاومات مصممة للفشل بشكل آمن (مفتوحة) تحت الحمل الزائد، وتستخدم للحماية.
• مقاومات الجهد العالي: الهندسة والعزل الأمثل للتعامل مع الفولتية العاملة العالية.
• المقاومات المتغيرة: أدوات التشذيب/مقاييس الجهد للمعايرة والضبط (أقل شيوعًا في التصميمات المؤتمتة بالكامل).

إذا كانت دائرتك تعتمد على دقة القياس، أو الكسب المستقر، أو القدرة على التنبؤ الحراري، فإن "نوع" المقاوم مهم بقدر قيمته.

قائمة مرجعية للاختيار العملي

استخدم قائمة التحقق هذه عند التحديدمكونات المقاومةللمشتريات، أو عند مراجعة قائمة مكونات الصنف قبل الإنتاج الضخم:

• وظيفة: هل هو انحياز أم سحب لأعلى/لأسفل أم ردود فعل أم تخميد أم استشعار أم إنهاء أم حماية؟
• قيمة المقاومة والتسامح: ما مقدار الاختلاف الذي يمكن أن تقبله الدائرة؟
• معامل درجة الحرارة (TCR): هل ستتحول المقاومة مع دقة كسر درجة الحرارة أو ثباتها؟
• الطاقة والبيئة الحرارية: الطاقة المستمرة، طاقة الذروة، درجة الحرارة المحيطة، منطقة النحاس، حرارة العلبة.
• متطلبات النبض/الارتفاع: تيار التدفق، ESD، البرق العابر، تشغيل المحرك، الركلة الاستقرائية.
• تصنيف الجهد: يمكن أن يكون جهد التشغيل هو العامل المحدد حتى عندما تبدو الطاقة آمنة.
• طريقة التغليف والتجميع: حجم SMD، ملف إنحسر، الضغط الميكانيكي، عملية التنظيف.
• هدف الموثوقية: متطلبات المستهلك مقابل المتطلبات الصناعية مقابل متطلبات السيارات (مدى الحياة، الدورات، الرطوبة).
• خطة المصدر الثاني: مطابقة البناء والتقييمات الرئيسية، وليس فقط القيمة والحزمة.

إذا كنت تريد طريقة سريعة لتوصيل المتطلبات عبر الفرق، فإن الجدول أدناه يحول قائمة التحقق إلى ورقة مواصفات سهلة الاستخدام للمشتري.

SMD مقابل الثقب: عندما يفوز كل منهما

يعد اختيار التنسيق "الخاطئ" سببًا كلاسيكيًا لإعادة العمل. إليك مقارنة عملية:

• مقاومات SMD: الأفضل للتجميع الآلي بكميات كبيرة، والتخطيطات المدمجة، والمسارات الكهربائية الأقصر، والوضع المتسق.
• المقاومات من خلال ثقب: الأفضل لتبديد الطاقة بشكل أكبر، والمتانة الميكانيكية، والنماذج الأولية، والتطبيقات التي تتكرر فيها إعادة العمل.

من الأخطاء الشائعة دفع حزم SMD الصغيرة إلى المناطق الساخنة. إذا أصبح المقاوم دافئًا، ففكر في الانتقال من 0603 إلى 0805/1206 (أو استخدام مقاومات متعددة على التوازي/التسلسل) لتقليل الضغط الحراري. عندما تقوم بتوسيع حجم العبوة، فإنك عادةً ما تكتسب ارتفاعًا حراريًا وقوة ميكانيكية - غالبًا بزيادة بسيطة في التكلفة تكون أرخص من الأعطال الميدانية.

أوضاع الموثوقية والتدهور والفشل

مشاكل الموثوقية معمكونات المقاومةنادرا ما يعلنون عن أنفسهم على الفور. تظهر على شكل انجراف أو سلوك متقطع أو فشل بعد الشحن. التركيز على هذه المبادئ:

• قوة ديراتي: تجنب الركض عند الحد الأقصى. يمكن للمقاوم الذي يصل إلى 70-80% من تصنيفه في حاوية ساخنة أن يتقادم بسرعة.
• إدارة مسارات الحرارة: مساحة النحاس، والمنافذ الحرارية، والمسافة بين مصادر الحرارة مهمة بقدر أهمية "القوة الكهربائية".
• احترم أحداث النبض: يمكن للتدفق القصير أن يؤدي إلى تشقق طبقات الفيلم حتى لو كان متوسط ​​الطاقة منخفضًا.
• السيطرة على الإجهاد الميكانيكي: يمكن أن يؤدي ثني اللوحة أثناء التجميع، والتركيب اللولبي، وتفكيك الألواح إلى حدوث شقوق صغيرة.

أوضاع الفشل الشائعة التي يمكنك تصميمها:

• الضرر الحراري: تغير اللون، انجراف المقاومة، الدائرة المفتوحة في نهاية المطاف.
• تكسير: غالبًا ما يحدث بسبب ثني اللوحة أو وصلات اللحام غير المستوية؛ قد تصبح متقطعة مع الاهتزاز.
• آثار الرطوبة: تحول القيمة في ظل الرطوبة، وخاصة في الإنشاءات الأقل استقرارا والأسطح الملوثة.
• انهيار الجهد الزائد: تتبع السطح أو الانحناء في تطبيقات الجهد العالي.

اعتبارات تجميع ثنائي الفينيل متعدد الكلور التي تمنع إعادة العمل

حتى الكمالمكونات المقاومةيمكن أن تفشل إذا تم تجاهل شروط التجميع. إذا كانت نقطة الضعف لديك هي "نحن نستمر في إصلاح نفس مشكلات اللوحة"، فامنح الأولوية لما يلي:

• صحة البصمة: تؤثر هندسة الوسادة على حجم اللحام وتوازن التبلل ومخاطر شواهد القبور.
• توافق ملف تعريف التدفق: يمكن أن تؤدي معدلات الانحدار المفرطة والصدمة الحرارية إلى الضغط على مقاومات الرقاقة.
• اتجاه التنسيب: في بعض التصميمات، يمكن أن يؤدي توجيه المقاومات باستمرار إلى تحسين الفحص وتقليل وقت إعادة العمل.
• التحكم المرن في اللوحة: استخدم أساليب وتركيبات إزالة الألواح التي تقلل من الانحناء بالقرب من السلبيات الصغيرة.
• التنظيف والبقايا: يمكن أن تساهم بقايا التدفق في مسارات التسرب في الدوائر ذات الممانعة العالية أو الجهد العالي.

إذا كنت تستعين بمصادر خارجية للتجميع، فقم بمشاركة النية الوظيفية، وليس فقط قائمة مكونات الصنف (BOM).شنتشن تحية للإلكترونيات المحدودة(وأي شريك بناء مؤهل تختاره) يمكن أن يدعم نتيجة أكثر موثوقية عندما يعرف بيت التجميع أي المقاومات دقيقة للغاية، أو شديدة الأهمية، أو مضغوطة حراريًا - لأن هذه المواضع تستحق المزيد من التدقيق أثناء الوضع، وإعادة التدفق، والفحص.

مراقبة الجودة والتفتيش الوارد

يمكن لخطة فحص خفيفة الوزن أن تمنع حالات الفشل الباهظة الثمن لاحقًا - خاصة عند تبديل الموردين، أو التعامل مع نقص السوق، أو تشغيل دفعة إنتاج جديدة.

• التحقق من وضع العلامات/التعبئة والتغليف: تأكيد القيمة والتسامح والحجم ورمز الدفعة وملصقات معالجة الرطوبة للأجزاء الحساسة.
• قياس العينة: التحقق من المقاومة في درجة حرارة الغرفة؛ بالنسبة للدوائر الحرجة، فكر في التحقق من درجتي حرارة للكشف عن خطر الانجراف.
• التفتيش البصري: ابحث عن الرقائق أو الشقوق أو النهايات التالفة في البكرات والشريط المقطوع.
• فحص موضعي لقابلية اللحام: خاصة إذا كانت الأجزاء قديمة أو ذات ظروف تخزين غير مؤكدة.
• FAI (تفتيش المادة الأولى): في المباني الجديدة، افحص مقاومات المنطقة الساخنة للتأكد من تغير اللون وجودة الوصلات بعد الاختبار الحراري.

الهدف ليس إبطاء الإنتاج، بل اكتشاف حالات عدم التطابق مبكرًا عندما يكون إصلاحها أقل تكلفة.

المزالق الشائعة وكيفية تجنبها

• المأزق: تحديد "القيمة + الحزمة" فقط
  الإصلاح: تضمين التسامح، وTCR، والطاقة (مع نية التخفيض)، واحتياجات النبض.
• المأزق: تجاهل تصنيف الجهد
  الإصلاح: التحقق من جهد التشغيل للحزمة المختارة، خاصة في شبكات المقسمات والتصميمات المجاورة للتيار الكهربائي.
• المأزق: تبديل الفيلم السميك والفيلم الرقيق بشكل عرضي
  الإصلاح: مواءمة التكنولوجيا مع هدف الأداء الخاص بك؛ غالبًا ما تستفيد أجهزة التناظرية والاستشعار الدقيقة من إنشاءات أكثر استقرارًا.
• المأزق: المقاومات الساخنة الموضوعة بجوار مصادر الحرارة
  الإصلاح: قم بنقلها أو زيادة النحاس أو قياس الحزمة أو تقسيم الطاقة عبر أجزاء متعددة.
• المأزق: تكسير اللوح المرن للسلبيات الصغيرة
  الإصلاح: ضبط الألواح، وإضافة الموانع، والتحكم في ضغط إزالة الألواح بالقرب من المناطق السلبية الكثيفة.

التعليمات

ما هي تقنية المقاوم التي يجب أن أختارها للإلكترونيات العامة؟

بالنسبة للعديد من المهام الرقمية والمهام المتحيزة اليومية، تعمل مقاومات الرقائق القياسية بشكل جيد. عندما يكون الاستقرار أو الانحراف المنخفض أو دقة القياس أمرًا مهمًا، اختر إنشاءات أكثر استقرارًا وحدد درجة تحمل أكثر إحكامًا وTCR. بالنسبة لحالات النبض أو الاندفاع العالي، حدد الأجزاء ذات معدل النبض بدلاً من الاعتماد على تقييمات طاقة الحالة المستقرة.

لماذا تجتاز مقاومتي اختبارات الطاولة ولكنها تفشل في المجال؟

غالبًا ما تأتي حالات الفشل الميداني من دورة درجة الحرارة، أو التعرض للرطوبة، أو الإجهاد الميكانيكي، أو أحداث الارتفاع التي لم يتم تمثيلها بشكل كامل خلال اختبارات البدلاء القصيرة. انتبه بشكل خاص إلى التدهور، وحرارة العلبة، والأحداث العابرة. قم أيضًا بمراجعة مصادر ضغط التجميع مثل إزالة الألواح والتركيب اللولبي.

هل من الآمن تقليص الحجم من 0805 إلى 0603 لتوفير المساحة؟

يمكن أن يكون آمنًا إذا تم التحكم جيدًا في البيئة الحرارية والضغط الكهربائي. لكن تقليص الحجم يقلل من هامش تبديد الحرارة ويمكن أن يزيد من قابلية التشقق في المخططات عالية الضغط. إذا كان المقاوم في منطقة ساخنة، أو يحمل تيارًا ذا معنى، أو يرى زيادات، فغالبًا ما يكون تقليص الحجم اقتصادًا زائفًا.

كم مرة يجب أن تظهر "مكونات المقاوم" في وصف قائمة مكونات الصنف (BOM)؟

لا يتعلق الأمر بالتكرار بقدر ما يتعلق بالاكتمال. يتضمن البند الجيد المقاومة، والتسامح، وTCR، والحزمة، والطاقة، والجهد (إذا كان ذلك مناسبًا)، وأي زيادة/نبض أو متطلبات بناء خاصة. وهذا ما يمنع حدوث ارتباك في عملية الشراء واستبدال الموردين مما يؤدي إلى تغيير الأداء.

هل أحتاج إلى مقاومات خاصة لاستشعار التيار؟

نعم، غالبًا ما يستفيد الاستشعار الحالي من المقاومات منخفضة الأوم المصممة للتعامل مع الطاقة ودقة القياس. يمكن لخيارات الأطراف الأربعة (كلفن) تحسين الدقة عن طريق تقليل تأثير مقاومة اللحام والأثر.

الخلاصة والخطوات التالية

إذا كنت تريد مفاجآت أقل في الإنتاج، فتعامل معهامكونات المقاومةكأجزاء أداء، وليس عناصر نائبة عامة. حدد الوظيفة والبيئة وملف تعريف الضغط (الحرارة والنبضات والجهد والحمل الميكانيكي). ثم قم بمواءمة التكنولوجيا والحزمة والتقييمات مع هذا الواقع. يقلل هذا النهج من دورات إعادة التصميم، ويتجنب البدائل "المكافئة" التي ليست متكافئة حقًا، ويحسن الاستقرار على المدى الطويل في المنتجات التي يعتمد عليها عملاؤك.

بحاجة الى مساعدة في اختيار الحقمكونات المقاومةلبناء PCB الخاص بك، أو التحقق من صحة البدائل، أو إعداد قائمة مكونات الصنف (BOM) جاهزة للإنتاج؟اتصل بنااليوم لمناقشة طلبك والحصول على إرشادات عملية تركز على البناء.
