كيف يمكنك استخراج التخطيطي من ثنائي الفينيل متعدد الكلور استنساخ؟

استخراج تخطيطي من أاستنساخ ثنائي الفينيل متعدد الكلوريتضمن الهندسة العكسية ، حيث تقوم بتحليل اللوحة المادية لإعادة إنشاء مخطط الدائرة. تتطلب هذه العملية مراقبة دقيقة ، وتحديد المكون ، واتصالات التتبع. إليك دليل خطوة بخطوة:

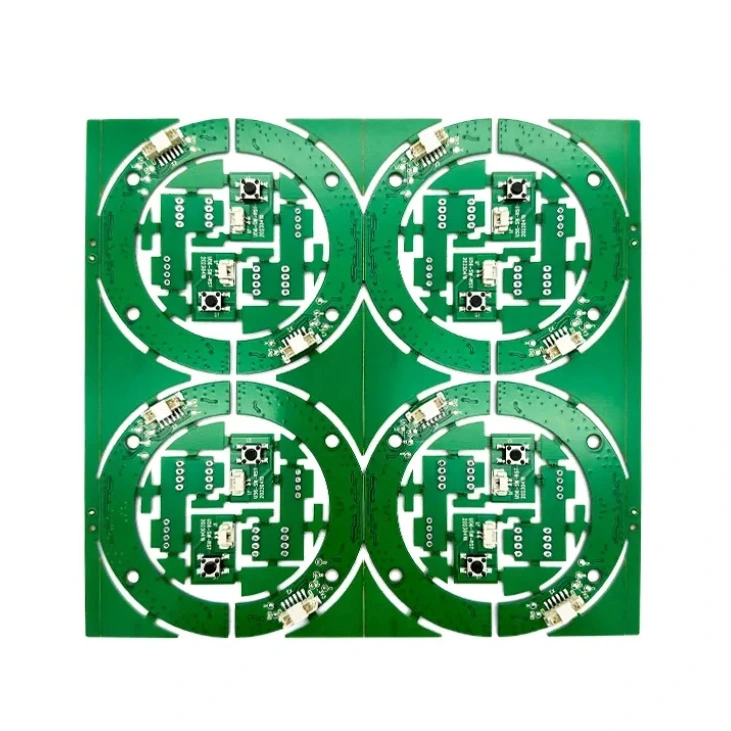

1. فحص وتوثيقPCB

- التقط صورًا عالية الدقة: التقاط جانبي ثنائي الفينيل متعدد الكلور للرجوع إليه.

-لاحظ طبقات ثنائي الفينيل متعدد الكلور: تحقق مما إذا كانت لوحة واحدة أو طبقة مزدوجة أو لوحة متعددة الطبقات.

- تحديد المكونات الرئيسية: العثور على ICS ، المقاومات ، المكثفات ، الثنائيات ، الموصلات ، إلخ.

- تحقق من الملصقات والعلامات: تحتوي بعض المكونات على مصممي مرجعية مطبوعة على ثنائي الفينيل متعدد الكلور.

2. desolder وتحديد المكونات

- مكونات desolder (إذا لزم الأمر): استخدم محطة إعادة صياغة الهواء الساخن للإزالة الآمنة.

- اقرأ أرقام أجزاء IC: ابحث عن أوراق البيانات لفهم تكوينات PIN.

- قياس المقاومات والمكثفات: استخدم مقياس متعدد المقياس أو LCR لتحديد القيم.

- تسمية كل مكون: تعيين مصممين مثل R1 و C1 و U1 لتتبع أسهل.

3. تتبع اتصالات الدائرة

- استخدم مقياس متعدد في وضع الاستمرارية: تحقق من المسارات الكهربائية بين المكونات.

- اتبع آثار ثنائي الفينيل متعدد الكلور: استخدم مكبرًا أو مجهرًا للتتبع التفصيلي.

- استخدم برنامج تصميم ثنائي الفينيل متعدد الكلور: استيراد صور ثنائي الفينيل متعدد الكلور عالية الدقة إلى أدوات مثل KICAD أو Altium أو Easyeda لتتبع أسهل.

- تحقق من الاتصالات المخفية: إذا كان هناك حاجة إلى تفتيش متعدد الطبقات ، قد يكون مطلوبًا لتتبع الطبقات الداخلية.

4. إعادة بناء التخطيطي

- استخدم برنامج تصميم ثنائي الفينيل متعدد الكلور: ارسم التخطيطي في Kicad أو Eagle أو Altium أو Orcad.

- ترتيب المكونات منطقيا: مجموعة مجموعة وإشارة والأرض بشكل صحيح.

- تحقق من الاتصالات: مقارنة مع أوراق البيانات والتوقعات الوظيفية.

5. محاكاة والتحقق من الدائرة

- استخدام برنامج المحاكاة: يمكن أن تساعد أدوات مثل Ltspice أو Proteus أو Multisim في التحقق من سلوك الدائرة.

- قارن مع PCB الأصلي: وظيفة الاختبار مع تصحيح السلطة إذا أمكن ذلك.

الأدوات المطلوبة:

multimeter / lcr متر

✔ الذبذبات (لاختبار الإشارة)

✔ محطة إعادة صياغة الهواء الساخن (للخروج)

✔ المجهر / المكبر

✔ برنامج تصميم ثنائي الفينيل متعدد الكلور (Kicad ، Eagle ، Altium)

✔ ماسح ضوئي الأشعة السينية (للوحات متعددة الطبقات)

الأفكار النهائية

يعد استخراج تخطيطي من ثنائي الفينيل متعدد الكلور المستنسخ عملية تستغرق وقتًا طويلاً ولكن يمكن تحقيقها إذا تم ذلك بعناية. من الأهمية بمكان احترام قوانين الملكية الفكرية إذا كان ثنائي الفينيل متعدد الكلور ينتمي إلى تصميم خاص. هل ترغب في التوجيه على نوع معين من توصيات ثنائي الفينيل متعدد الكلور أو توصيات الأدوات؟
