لماذا يعتبر نظام الأمان PCBA هو جوهر المنتج الأمني ​​الموثوق به؟

ملخص المقال

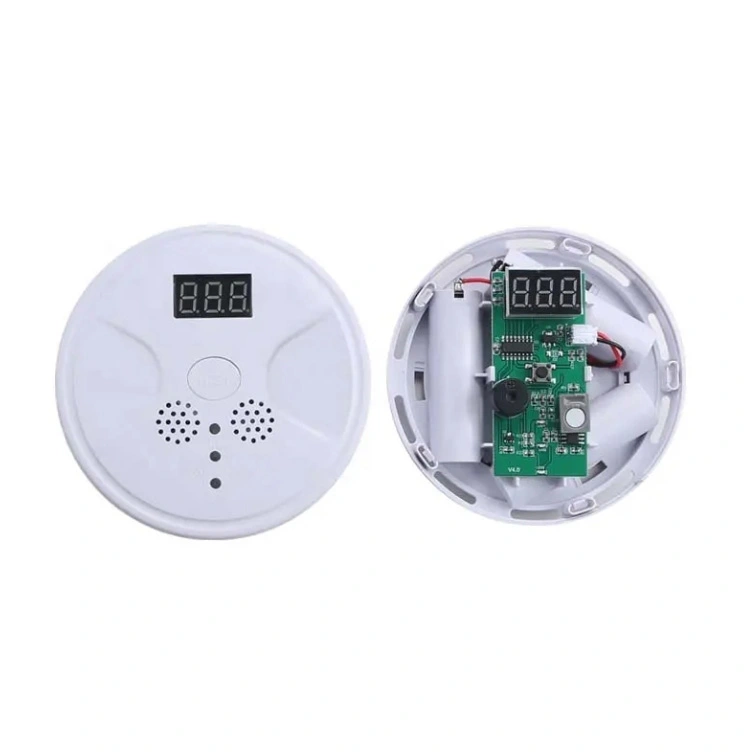

إن جهاز الأمان جدير بالثقة بقدر لوحة الدائرة الموجودة بداخله. إذا كنت تقوم ببناء (أو توفير) كاميرات، أو لوحات تحكم في الوصول، أو أجهزة كشف الدخان/أول أكسيد الكربون، أو أجهزة إنذار الاقتحام، أو البوابات الذكية، فإننظام الأمان PCBAهو المكان الذي يتم فيه تحديد الموثوقية ووقت التشغيل والأداء "عدم وجود إنذارات كاذبة". توضح هذه المقالة نقاط الضعف الأكثر شيوعًا لدى العملاء - الأعطال الميدانية، والطاقة غير المستقرة، والإشارات المزعجة، وجودة التجميع غير المتسقة، وصعوبة الامتثال - وتوضح كيف تبدو استراتيجية PCBA القوية بدءًا من التصميم وحتى الاختبار وحتى الإنتاج الضخم. سترى أيضًا قائمة مرجعية عملية، وجدول المتطلبات حسب نوع التطبيق، وإجابات على الأسئلة التي يطرحها المشترون قبل تقديم الطلب.

جدول المحتويات

• الخطوط العريضة
• ما الذي يحدث عادةً في الأجهزة الأمنية؟
• ما الذي يفعله نظام الأمان PCBA فعليًا
• خيارات التصميم التي تقلل من الإنذارات الكاذبة والفشل الميداني
• التصنيع وضوابط الجودة التي تهم
• اختبار عدم إمكانية تخطي المنتجات الأمنية
• المتطلبات حسب تطبيق الأمان
• قائمة مراجعة المشتري لعرض الأسعار وتقييم الموردين
• التعليمات
• الأفكار النهائية والخطوة التالية

الخطوط العريضة

1. الأعطال الشائعة ومصائد التكلفة في الأجهزة الأمنية
2. الوظائف الأساسية داخل أنظام الأمان PCBA
3. تكتيكات التصميم لتحقيق الاستقرار، وانخفاض مستوى الضجيج، والعمر الطويل
4. ضوابط جودة التجميع التي تقلل من العائدات
5. استراتيجية الاختبار للكاميرات وأجهزة الإنذار وأجهزة الكشف
6. جدول المتطلبات المستندة إلى التطبيق
7. قائمة مراجعة عملية للمشتري والأسئلة الشائعة

ما الذي يحدث عادةً في الأجهزة الأمنية؟

في صناعة الأمن، نادراً ما تكون "المشكلة" هي فشل دراماتيكي واحد. تأتي معظم شكاوى العملاء من مشكلات صغيرة ومتكررة تدمر الثقة بهدوء - مثل عمليات إعادة التشغيل العشوائية، أو الاتصال غير المستقر، أو المشغلات الخاطئة، أو المشغلات المفقودة، أو الفيديو الضبابي في الليل بسبب ضوضاء الطاقة، أو الأجهزة التي تعمل في المختبر ولكنها تتعطل بعد أشهر من العمل الميداني.

• الإنذارات الكاذبة:يمكن أن تؤدي الواجهات الأمامية التناظرية الصاخبة أو سوء التأريض أو انحياز المستشعر غير المستقر إلى تشغيل أجهزة الكشف عند عدم حدوث أي شيء.
• الأحداث المفقودة:يمكن أن يتسبب تكييف الإشارة الضعيفة، أو استجابة MCU البطيئة تحت التحميل، أو انقطاع التيار الكهربائي عن البرامج الثابتة في تجاهل التهديدات الحقيقية.
• عمليات إعادة التعيين العشوائية والأخطاء "الشبحية":يمكن لتصميم الطاقة الهامشية أو الفصل غير الكافي أو أحداث ESD إعادة تشغيل النظام دون ترك أثر واضح.
• الحياة الميدانية القصيرة:يمكن للحرارة والرطوبة والاهتزاز وإجهاد المكونات أن تؤدي إلى تدهور وصلات اللحام أو تسريع شيخوخة المكثف.
• دفعات غير متجانسة:إذا كان التحكم في قائمة مكونات الصنف وانضباط العملية ضعيفًا، فمن الممكن أن تتصرف قطعتا الإنتاج "المتطابقتان" بشكل مختلف.
• تأخير الامتثال:غالبًا ما تظهر مشكلات EMC/EMI متأخرة ويكون إصلاحها مكلفًا إذا لم يتم التخطيط للتخطيط والتأريض مبكرًا.

أفضل طريقة لمنع هذه المشاكل هي علاجنظام الأمان PCBAكمشروع موثوقية على مستوى النظام، وليس مجرد لوحة "تربط الأجزاء معًا".

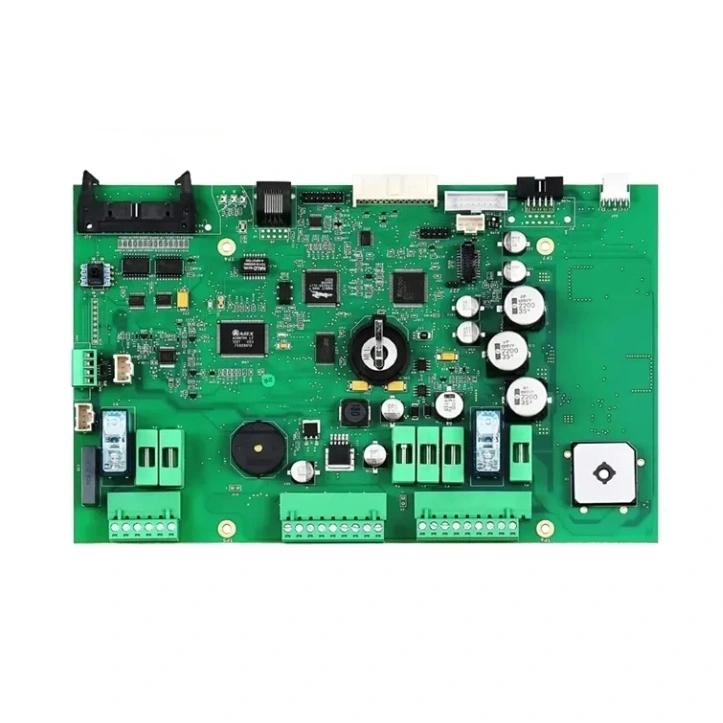

ما الذي يفعله نظام الأمان PCBA فعليًا

تبدو الأجهزة الأمنية بسيطة من الخارج، لكن اللوحة الداخلية تقوم بالعديد من المهام عالية المخاطر في وقت واحد:

• تحويل الطاقة والحماية:قبول نطاقات إدخال واسعة، والنجاة من الزيادات المفاجئة، وتوفير قضبان نظيفة للدوائر الحساسة.
• اكتساب أجهزة الاستشعار:قراءة PIR، أو الدخان/أول أكسيد الكربون، أو جهات الاتصال المغناطيسية، أو مفاتيح العبث، أو الميكروفونات، أو مستشعرات الكاميرا ذات عتبات ثابتة.
• منطق المعالجة والقرار:تعمل وحدات MCU/MPUs على تشغيل منطق الكشف، وEdge AI، والتشفير، والتخزين المؤقت للأحداث، ومراقبة المراقبة.
• الاتصال:تحتاج وحدات Ethernet أو Wi-Fi أو الخلوية أو RS-485 أو CAN أو LoRa إلى ممارسات RF/تخطيط نظيفة لتجنب التسرب.
• التشديد الأمني:التمهيد الآمن أو التخزين المشفر أو معرفات الأجهزة أو العناصر الآمنة لتقليل الاستنساخ والوصول غير المصرح به.
• واجهات الإنسان والنظام:يجب أن تكون لوحات المفاتيح والمرحلات وصفارات الإنذار ومصابيح LED ومكبرات الصوت وأجهزة الإدخال/الإخراج الخارجية قوية ضد سوء الاستخدام والضوضاء.

ولهذا السبب غالبًا ما يقرر تصميم اللوحة وجودة التجميع ما إذا كان "الجهاز الغني بالميزات" سيصبح منتجًا مستقرًا أو كابوسًا بعد البيع.

خيارات التصميم التي تقلل من الإنذارات الكاذبة والفشل الميداني

قوينظام الأمان PCBAيبدأ بالتصميم والتخطيط الكهربائي المنضبط. فيما يلي موضوعات التصميم التي تعمل باستمرار على تقليل حالات الفشل والعوائد.

• استراتيجية التحكم في الضوضاء والتأريض:فصل أقسام الطاقة الصاخبة عن الاستشعار التناظري. استخدم خطة واضحة لمسار العودة، وحافظ على إحكام حلقات di/dt العالية، وتجنب توجيه الآثار الحساسة عبر مناطق التبديل.
• تكامل الطاقة الذي يتوافق مع مدخلات العالم الحقيقي:نادراً ما تتمتع المنشآت الأمنية بالقوة المثالية. خطط لانخفاض الجهد، والكابلات الطويلة، وتقلب المحول، والارتفاعات المفاجئة. إضافة هامش في المنظمين والتصميم الحراري.
• الحماية من التفريغ الكهروستاتيكي والحماية من زيادة التيار في كل نقطة اتصال خارجية:تعد لوحات المفاتيح والمنافذ وموصلات الهوائي وأسلاك المستشعر بمثابة مغناطيس ESD. يعد اختيار TVS المناسب ووضعه أرخص من متابعة عمليات إعادة التعيين العشوائية لاحقًا.
• استراتيجية المراقبة والانقطاع عن العمل:الجهاز الجيد يفشل "بشكل متوقع". يعمل اكتشاف انقطاع التيار الكهربائي، وإعادة ضبط الإشراف، ووضع استرداد التمهيد المحدد على تقليل شكاوى "لقد مات للتو".
• تخفيض المكونات لحياة طويلة:استخدم الجهد، والتموج، وهامش درجة الحرارة. يمكن أن يؤدي التوفير الصغير في المكثفات والمحاثات إلى تكاليف ضمان هائلة.
• تصميم للاختبار من اليوم الأول:أضف منصات الاختبار ورؤوس البرمجة والنقاط القابلة للقياس حتى يتمكن الإنتاج من التحقق من صحة كل وحدة بسرعة وبشكل متسق.

إذا كنت تقوم بترقية منتج موجود أو استبدال لوحة قديمة، فإن إعادة التصميم المنضبط (أو استنساخ اللوحة الذي يتم التحكم فيه جيدًا) يمكن أن تحافظ على السلوك الأصلي مع تحسين قابلية التصنيع واستقرار المصادر على المدى الطويل.

التصنيع وضوابط الجودة التي تهم

حتى المخطط المثالي يمكن أن يفشل إذا كان التجميع والتحكم في العملية غير دقيقين. بالنسبة للمنتجات الأمنية، فإن الهدف هو سلامة الإشارة المتسقة والموثوقية الميكانيكية عبر كل وحدة.

• التحكم في قائمة مكونات الصنف (BOM) التي يمكن تتبعها:يجب أن تتم الموافقة المسبقة على بدائل المكونات، وتوثيقها، والتحقق من صحتها - خاصة بالنسبة لأجهزة الاستشعار، والمنظمات، وأجزاء التردد اللاسلكي.
• ضوابط العملية لSMT:يمنع تصميم الاستنسل وفحص اللصق ودقة الوضع وتحديد ملامح التدفق حدوث عيوب اللحام المتقطعة.
• الرطوبة والتعامل مع الانضباط:يجب تخزين مكونات MSL وأجهزة الاستشعار الحساسة وخبزها بشكل صحيح لتجنب الأعطال الكامنة.
• الفحص البصري والأشعة السينية:غالبًا ما تتطلب أجهزة الدقة وBGA فحصًا أعمق من "أن تبدو جيدة للعين".
• خيارات الطلاء المطابقة:بالنسبة للبيئات الخارجية أو القاسية، يمكن للطلاء أن يحسن بشكل كبير الموثوقية ضد الرطوبة والتلوث.

الموردين مثلشنتشن تحية للإلكترونيات المحدودة عادةً ما يتم تقييمهم ليس فقط على أساس التسعير، ولكن أيضًا على مدى قدرتهم على تنفيذ عمليات الشراء الخاضعة للرقابة، والتجميع المتسق، والاختبار القابل للتكرار للبنيات التي تركز على الأمان.

اختبار عدم إمكانية تخطي المنتجات الأمنية

يتم الحكم على الأجهزة الأمنية من خلال ما يحدث في أسوأ يوم، وليس من خلال عرض توضيحي هادئ. موثوقةنظام الأمان PCBAعادة ما تقوم خطة الإنتاج بطبقات متعددة من الاختبارات:

• اختبار داخل الدائرة (ICT):يتحقق من وصلات اللحام ووجود المكونات والشبكات المهمة بسرعة.
• الاختبارات الوظيفية:يؤكد قراءات المستشعر والاتصالات ومخرجات التتابع والصوت ومنطق الحدث في ظل ظروف واقعية.
• البرمجة والمعايرة:يجب أن تكون المفاتيح الآمنة أو معرفات الأجهزة أو معايرة التردد اللاسلكي أو معايرة إزاحة المستشعر تلقائية وتسجيلها.
• فحص الاحتراق أو الإجهاد:بالنسبة للمنتجات ذات المخاطر العالية، يمكن أن يؤدي الضغط قصير الأمد إلى حدوث فشل مبكر في الحياة قبل الشحن.
• التحقق البيئي:تعتبر دورات درجة الحرارة وفحوصات الرطوبة الأساسية ذات قيمة خاصة بالنسبة للكاميرات وأجهزة الكشف الخارجية.

نصيحة عملية: اطلب سجلات الاختبار (حتى سجلات النجاح/الفشل البسيطة المرتبطة بالأرقام التسلسلية). إنه يحول "لقد اختبرناه" إلى نظام جودة قابل للقياس.

المتطلبات حسب تطبيق الأمان

قائمة مراجعة المشتري لعرض الأسعار وتقييم الموردين

إذا كنت مصادر أنظام الأمان PCBA، ستحصل على نتائج أفضل (ومفاجآت أقل) عندما يتضمن طلب عرض الأسعار الخاص بك توقعات فنية وتوقعات جودة واضحة. فيما يلي قائمة مرجعية عملية يمكنك نسخها في استفسارك التالي:

• الملفات:Gerber، وBOM، والاختيار والمكان، ورسم التجميع، وأي ملاحظات خاصة بالعملية.
• البيئة المستهدفة:داخلي/خارجي، نطاق درجة الحرارة، التعرض للرطوبة، توقعات الاهتزاز.
• شروط الطاقة:نطاق الإدخال، طول الكابل، التعرض للزيادة، سلوك البطارية الاحتياطية.
• الاتصال:وحدات إيثرنت/واي فاي/الخلوية، وأنواع الهوائيات، وقيود العلبة.
• مستوى الجودة:خطوات الفحص المطلوبة (AOI، الأشعة السينية)، ومعايير العيوب المقبولة، واحتياجات التتبع.
• خطة الاختبار:متطلبات تكنولوجيا المعلومات والاتصالات/FCT، طريقة البرمجة، خطوات المعايرة، سجلات الاختبار المطلوبة.
• دورة الحياة والمصادر:العلامات التجارية المفضلة، والبدائل المقبولة، والتعامل مع مخاطر نهاية العمر.
• متطلبات الأمان:العناصر الآمنة، وعملية حقن المفاتيح، وتوقعات حماية البرامج الثابتة.

كلما كنت أكثر تحديدًا، كلما تمكن المورد من بناء عملية مستقرة حول منتجك - خاصة عندما تتوسع إلى ما هو أبعد من النماذج الأولية.

التعليمات

س: ما هي المعلومات التي أحتاجها لاقتباس نظام الأمان PCBA بدقة؟
ج: على الأقل، قم بتوفير Gerbers وBOM والاختيار والمكان. إذا كانت لديك متطلبات وظيفية (مثل الطاقة المنخفضة للغاية أو قيود التوافق الكهرومغناطيسي)، فقم بتضمينها مبكرًا حتى تتمكن خطة البناء والاختبار من مطابقة حالة الاستخدام الحقيقية الخاصة بك.

س: كيف يمكنني تقليل الإنذارات الكاذبة التي تسببها الأجهزة؟
ج: التركيز على سلامة الإشارة واستقرار الطاقة: انحياز المستشعر المستقر، والترشيح المناسب، والتأريض النظيف، وحماية الأسلاك الخارجية. ثم التحقق من صحة السلوك من خلال عمليات محاكاة واقعية أثناء الاختبار الوظيفي.

س: هل من الممكن إعادة إنتاج لوحة أمان قديمة لم تعد متوفرة؟
ج: في كثير من الأحيان نعم، ولكن النجاح يعتمد على جودة الوثائق وتوافر المكونات. يتضمن النهج الخاضع للرقابة إعادة بناء قائمة مكونات الصنف (BOM) بعناية، وانضباط التخطيط، والتحقق من السلوك بحيث يتطابق الإصدار الجديد مع أداء الجهاز الأصلي.

س: ما هي الاختبارات الأكثر أهمية قبل الشحن؟
ج: مزيج من الفحص (AOI/الأشعة السينية عند الحاجة) والاختبار الوظيفي الذي يختبر أجهزة الاستشعار والاتصالات والمخرجات. بالنسبة للعديد من المنتجات الأمنية، يساعد اختبار التحمل الأساسي في اكتشاف حالات الفشل المبكرة.

س: ما الذي يسبب مشكلات "إعادة التشغيل العشوائي" في الحقل؟
ج: الأسباب الأكثر شيوعًا هي انقطاع التيار الكهربائي، أو أحداث ESD، أو المنظمات الهامشية، أو سوء الفصل، أو البرامج الثابتة التي لا تتعافى بشكل نظيف. يمكن لاستراتيجية الإشراف الجيدة على إعادة التعيين بالإضافة إلى التحقق المستهدف أن تقضي على معظم الحالات.

الأفكار النهائية والخطوة التالية

إذا كانت سمعة منتج الأمان الخاص بك تعتمد على الكشف المتسق والاتصال المستقر ووقت التشغيل طويل الأمد، فإننظام الأمان PCBAيستحق نفس الجدية التي تتمتع بها برامجك وتصميمك الصناعي. عندما يتم تصميم اللوحة للتحكم في الضوضاء، والحماية، والاختبار المتكرر، فإنك تقوم بشحن عدد أقل من "حالات الفشل الغامضة"، وتقليل المرتجعات، وبناء ثقة العملاء التي تدوم بالفعل.

إذا كنت تخطط لبناء جديد، أو ترقية تصميم موجود، أو الاستعداد لتوسيع نطاق الإنتاج،اتصل بنالمناقشة أهداف تطبيقك، واحتياجات الاختبار، والمسار الأكثر موثوقية من النموذج الأولي إلى التصنيع الضخم.
