كيف يمكن أن يساعدك استنساخ PCB في إنقاذ لوحة بها ملفات تصميم مفقودة؟

خلاصة

عندما يكون المنتج الإلكتروني المهم لا يزال في الخدمة ولكن بيانات CAD الأصلية قد اختفت، يمكن أن تتحول لوحة فاشلة واحدة إلى أسابيع من التوقف، دورات إعادة تصميم باهظة الثمن، أو التدافع لبدائل غير موثوقة. استنساخ ثنائي الفينيل متعدد الكلورهو نهج منظم للهندسة العكسية يعيد إنشاء البيانات الجاهزة للتصنيع الخاصة بلوحة الدائرة الحالية حتى تتمكن من إعادة إنتاجها، أو إصلاحها على نطاق واسع، أو الاحتفاظ بخط إنتاج قديم على قيد الحياة أثناء التخطيط ترقية طويلة الأمد. تشرح هذه المقالة متى يكون الاستنساخ منطقيًا، وما هي المعلومات التي يمكنك استعادتها بشكل واقعي، وكيفية تقليل المخاطر، وما هو الحل يبدو سير عمل الاستنساخ المسؤول منذ الفحص الأول وحتى التحقق النهائي.

جدول المحتويات

• الخطوط العريضة في لمحة
• ما هي نقاط الألم التي يحلها استنساخ ثنائي الفينيل متعدد الكلور؟
• ماذا يعني استنساخ ثنائي الفينيل متعدد الكلور حقًا في الممارسة العملية
• عندما يكون الاستنساخ هو الخيار الأذكى وعندما لا يكون كذلك
• سير عمل عملي لاستنساخ ثنائي الفينيل متعدد الكلور من البداية إلى النهاية
• كيفية حماية الجودة والموثوقية
• ما الذي يدفع التكلفة والمدة الزمنية
• ما الذي يجب عليك تحضيره قبل طلب عرض أسعار؟
• كيفية اختيار شريك الاستنساخ المسؤول
• التعليمات
• الخطوة التالية

الخطوط العريضة في لمحة

1. وضح هدفك: الاستبدال، أو إصلاح المخزون، أو تمديد دورة الحياة، أو إعادة تصميم الجسر.
2. تأكيد الملكية والأذونات.
3. التقاط بيانات اللوحة: الأبعاد، والطبقات، وتلميحات التجميع، وتعيين المكونات.
4. إعادة إنشاء ملفات التصنيع والنية الكهربائية: Gerber، Drill، netlist، BOM.
5. نموذج أولي للمراجعة الخاضعة للرقابة والتحقق من صحتها وقفلها.
6. إنشاء ضوابط مستمرة: التفتيش الوارد، والاختبار الوظيفي، وإمكانية التتبع.

ما هي نقاط الألم التي يحلها استنساخ ثنائي الفينيل متعدد الكلور؟

لا تقرر معظم الفرق استنساخ اللوحة لأنها تبدو ممتعة. إنهم يفعلون ذلك لأن البديل أسوأ. فيما يلي المواقف الأكثر شيوعًا أيناستنساخ ثنائي الفينيل متعدد الكلوريزيل الألم التشغيلي الحقيقي:

• لا توجد ملفات المصدربسبب مغادرة المصمم الأصلي، أو فقدان البيانات، أو الحصول على المنتج بعد سنوات.
• مكونات نهاية العمرإجبارك إما على إعادة التصميم بشكل عاجل أو الحصول على أسهم محفوفة بالمخاطر في السوق الرمادية.
• إصلاحات ميدانيةتحتاج إلى لوحات بديلة مستقرة، وليس بدائل عشوائية "متوافقة" ذات أوزان نحاسية أو أوزان نحاسية غير معروفة.
• ضغط الامتثاليتطلب تصنيعًا وتوثيقًا متسقًا لاجتياز عمليات التدقيق أو بوابات الجودة الداخلية.
• الوقت للتعافيإنه أمر أكثر أهمية من مجرد "التصميم الحديث المثالي"، وخاصة بالنسبة لأجهزة التحكم الصناعية والأجهزة القديمة.

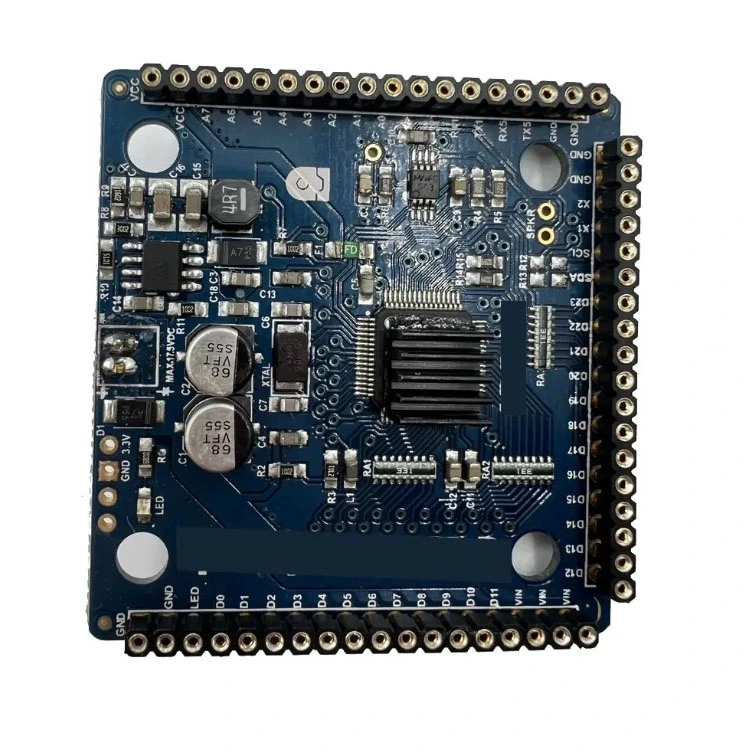

ماذا يعني استنساخ ثنائي الفينيل متعدد الكلور حقًا في الممارسة العملية

يستخدم الناس "الاستنساخ" بشكل عرضي، ولكن من الناحية الهندسية فإنه عادة ما يتضمن ثلاث طبقات من العمل:

• الاستنساخ الجسديإعادة إنشاء مخطط اللوحة وفتحات التثبيت والموصلات وعدد الطبقات وسلوك التكديس بأكبر قدر ممكن.
• إعادة البناء الكهربائيةالتقاط الاتصال النحاسي بحيث تتطابق اللوحة المستنسخة مع غرض netlist الأصلي.
• استرداد المكوناتتحديد الأجزاء وآثار الأقدام والقيم والبدائل وملاحظات التجميع حتى يمكن بناء اللوحة بشكل متسق.

غالبًا ما تتضمن التسليمات مخرجات جاهزة للتصنيع مثل بيانات Gerber أو ODB++، وملفات الحفر، وبيانات الانتقاء والمكان عندما يكون ذلك ممكنًا، وقائمة المواد، وقائمة netlist تم التحقق منها. إذا كان هدفك هو إمكانية الصيانة على المدى الطويل، فإن العديد من الفرق تطلب أيضًا مخططًا مُعاد بناؤه حتى لا يعتمد استكشاف الأخطاء وإصلاحها في المستقبل على التخمين.

عندما يكون الاستنساخ هو الخيار الأذكى وعندما لا يكون كذلك

الاستنساخ هو أداة، وليس افتراضيا. استخدمه عندما يتطابق مع ملف تعريف المخاطر الخاص بك والجدول الزمني.

سير عمل عملي لاستنساخ ثنائي الفينيل متعدد الكلور من البداية إلى النهاية

الاستنساخ الموثوق به هو نتيجة خطوات منضبطة، وليس فحصًا واحدًا. فيما يلي سير العمل الذي تستخدمه الفرق الهندسية عادةً لتقليل المفاجآت.

• الخطوة 1: المدخول وتحديد الهدف
  • تأكد مما يعنيه "النجاح": الاستبدال الدقيق، أو ملاءمة الشكل مع الوظيفة، أو المعادل الوظيفي للبدائل.
  • جمع السياق: بيئة التشغيل، ووضع الفشل، والحجم المتوقع، والجدول الزمني.
• الخطوة 2: التفتيش غير المدمر
  • قياس المخطط التفصيلي ومواقع الثقب ومفتاح الموصل والقيود الميكانيكية.
  • التعرف على مؤشرات الطبقة وخصائص التصنيع مثل آثار المعاوقة والأنواع وصب النحاس.
• الخطوة 3: التقاط البيانات للنحاس والطبقات
  • تصوير عالي الدقة للطبقات العلوية والسفلية لرسم خريطة للآثار والمحددات المرجعية.
  • يتم الكشف عن الطبقة التي يتم التحكم فيها عند الضرورة للوحات متعددة الطبقات، ويتم تنفيذها بعناية للحفاظ على الدقة.
• الخطوة 4: تحديد المكونات وإعادة بناء قائمة مكونات الصنف
  • التحقق من العلامات والحزم والقيم؛ تأكيد الأقطاب واتجاه الدبوس 1.
  • تحديد البدائل المعتمدة لمنع النقص في المستقبل.
• الخطوة 5: إعادة إنشاء مخرجات التصنيع
  • قم بإنشاء ملفات التخطيط وبيانات التصنيع، بما في ذلك تعريفات قناع الحفر واللحام.
  • قم باستخراج الاتصال وإجراء اختبارات تناسق netlist مقابل النحاس المسترد.
• الخطوة 6: بناء النموذج الأولي والتحقق من صحته
  • بناء نماذج أولية في ظل معلمات العملية الخاضعة للرقابة.
  • إجراء اختبارات كهربائية مثل الاستمرارية، وفحوصات المعاوقة عندما يكون ذلك مناسبًا، والتحقق الوظيفي في النظام الحقيقي.
• الخطوة 7: قفل المراجعة والوثائق
  • تجميد المراجعة القابلة للتدقيق باستخدام سجلات التغيير وسجلات الاختبار.
  • قم بإنشاء مخرجات سهلة الخدمة إذا كنت تخطط للحفاظ على المنتج لسنوات.

كيفية حماية الجودة والموثوقية

أكبر مخاوف العملاء بسيطة: "هل ستتصرف اللوحة المستنسخة تمامًا مثل اللوحة الأصلية، وهل ستستمر في التصرف بهذه الطريقة بعد النشر؟" يمكنك تقليل هذا الخطر من خلال التعامل مع الاستنساخ كمشروع هندسي خاضع للرقابة.

• الانضباط المكدستكرار عدد الطبقات، وسمك النحاس، والسلوك العازل، وهياكل المعاوقة الخاضعة للرقابة عند وجودها.
• دقة الموصليعد عدم التطابق الميكانيكي طريقة سريعة للفشل، حتى لو كانت الدائرة صحيحة.
• أصالة المكونإنشاء مصادر يمكن تتبعها وتجنب قنوات التوريد غير المعروفة للدوائر المرحلية المهمة.
• استراتيجية الاختبارتحديد خطة اختبار تتجاوز "تشغيلها"، بما في ذلك ظروف التحميل والسلوك الحراري وحالات الحافة.
• التحكم في العمليةتحديد ملفات تعريف اللحام ومعايير الفحص ومعايير القبول من البداية.

ما الذي يدفع التكلفة والمدة الزمنية

يختلف السعر بسبب اختلاف التعقيد. بدلاً من التخمين، ركز على الروافع المهمة:

• عدد الطبقات وكثافتهاالمزيد من الطبقات ومكونات الملعب الدقيقة تزيد من جهود إعادة الإعمار.
• حالة المجلستعمل اللوحات المحترقة أو المتآكلة أو المعدلة فعليًا على تقليل التفاصيل القابلة للاسترداد.
• توافر الأجزاءتضيف المكونات المتوقفة أو التي يصعب تحديدها تحديد المصادر ووقت التحقق من الصحة.
• مستوى التوثيق المطلوبتستغرق إعادة البناء التخطيطي الكامل وقتًا أطول من الاستنساخ الملائم للوظيفة.
• توقعات التحقق من الصحةالاختبار الوظيفي في نظامك الحقيقي هو الفرق بين "يبدو متشابهًا" و"يعمل بشكل موثوق".

ما الذي يجب عليك تحضيره قبل طلب عرض أسعار؟

سوف تحصل على خطة أسرع وأكثر دقة إذا قمت بإعداد حزمة صغيرة من المعلومات. استخدم قائمة المراجعة هذه.

• على الأقل2 عينات عملعندما يكون ذلك ممكنًا، بالإضافة إلى عينة واحدة فاشلة إذا كنت تريد تحليل الفشل.
• صور اللوحة المثبتة في المنتج لتأكيد القيود الميكانيكية واتجاه الموصل.
• الكمية المستهدفة وما إذا كنت بحاجة إلى إمدادات مستمرة أو دفعة لمرة واحدة.
• أي ظروف تشغيل معروفة: نطاق درجة الحرارة، والاهتزاز، والرطوبة، ودورة العمل، وملفات تعريف الحمل.
• أي أدلة لا تزال لديك: ملفات Gerber جزئية، أو ملفات PDF، أو صادرات قائمة مكونات الصنف القديمة، أو ملاحظات بالشاشة الحريرية، أو إجراءات الاختبار.
• توضيح حول البرامج الثابتة والأجزاء المبرمجة: هل لديك الثنائيات أو المفاتيح أو طريقة البرمجة؟

كيفية اختيار شريك الاستنساخ المسؤول

أنت لا تشتري لوحة فقط. أنت تشتري الثقة في أن النسخ يتم التحكم فيه وتوثيقه وقابل للتكرار. إليك ما يجب البحث عنه في العلاقة مع المورد:

• حدود واضحة على الشرعية والأذوناتسوف يسأل مقدم الخدمة الجاد عن الملكية والاستخدام المصرح به.
• الاتصالات الهندسيةيجب أن تكون قادرًا على مناقشة أساليب التكديس والبدائل والاختبار بلغة واضحة.
• عقلية التحققابحث عن عمليات فحص netlist، والتحقق من صحة النموذج الأولي، والمشتريات التي يمكن تتبعها.
• التحكم بالمراجعةيجب أن يكون للتصميم المستنسخ إصدار محدد حتى تظل الدفعات المستقبلية متسقة.

فيشنتشن تحية للإلكترونيات المحدودةعادةً ما تتعامل الفرق مع الاستنساخ كمشروع استمرارية هندسية: توضيح الأهداف، واستعادة بيانات التصنيع الهامة، والتحقق من صحة النماذج الأولية في الظروف الحقيقية، ثم تأمين مراجعة مستقرة للإنتاج المتكرر. إذا كنت بحاجة إلى حل جسر أثناء التخطيط لإعادة التصميم، فيمكن للاستنساخ المتحكم فيه أن يوفر لك الوقت دون التضحية بالموثوقية.

التعليمات

هل يمكن أن يكون استنساخ ثنائي الفينيل متعدد الكلور مطابقًا للوحة الأصلية

يمكن أن يكون مكافئًا للشكل المناسب للوظيفة وغالبًا ما يكون قريبًا جدًا، ولكن "متطابق" يعتمد على ما تعنيه. الأبعاد الميكانيكية والاتصال يمكن عادة ما تكون مطابقة بشكل جيد للغاية. قد يتطلب السلوك المادي الدقيق والمكونات الخاصة وتفاصيل البرامج الثابتة عملاً إضافيًا أو قد يكون من المستحيل القيام بذلك إعادة الإنشاء بدون البيانات الأصلية.

هل أحتاج إلى عينات متعددة

تعمل العينات المتعددة على تقليل المخاطر لأن المهندسين يمكنهم مقارنة العلامات وتأكيد الآثار الغامضة وتجنب نسخ لوحة تم تعديلها أو إصلاحها بالفعل. إذا كان لديك عينة واحدة فقط، فتوقع المزيد من خطوات التحقق وجدول زمني أكثر تحفظًا.

ماذا لو لم تعد بعض المكونات متوفرة؟

غالبًا ما تتضمن خطة الاستنساخ العملية بدائل للمكونات. المفتاح هو التحقق من أن البدائل تتوافق مع المتطلبات الكهربائية وتناسب البصمة، ثم قم بتأكيد السلوك من خلال الاختبار تحت الحمل الحقيقي والبيئة الخاصة بك.

سوف الاستنساخ حل البرامج الثابتة والبرمجة

لا يؤدي استنساخ PCB إلى إعادة إنشاء البرامج الثابتة المقفلة تلقائيًا. إذا كانت اللوحة تحتوي على وحدات تحكم دقيقة مبرمجة، أو عناصر آمنة، أو ذاكرة مشفرة، قد تحتاج إلى الثنائيات الأصلية، أو طريقة برمجة قانونية، أو استراتيجية قطع غيار معتمدة.

كيف يمكنني تقليل فرصة الفشل الميداني

اطلب خطة التحقق من الصحة وتعامل مع النماذج الأولية باعتبارها إلزامية للأنظمة ذات المهام الحرجة. تحديد معايير القبول، وتشمل الاختبارات الوظيفية التي تحاكي الواقع ظروف التشغيل، وقفل المراجعة بمعايير الشراء والتفتيش التي يمكن تتبعها.

الخطوة التالية

إذا كنت تتعامل مع ملفات مفقودة، أو مصادر منتهية الصلاحية، أو فترات توقف عاجلة، فستتم إدارتها بشكل جيداستنساخ ثنائي الفينيل متعدد الكلورالمشروع يمكن أن يمنحك استقرارًا، مسار تم التحقق منه بالاختبار للعودة إلى الإنتاج. شارك صور اللوحة الخاصة بك، والكمية المستهدفة، وسياق النظام، واطلب خطة استرداد عملية تتضمن التحقق من صحة ومراقبة المراجعة.
